Транспортные механизмы, используемые при ручном перемещении изделий между агрегатами

Транспортный механизм для тупиковых окрасочных камер Транспортный механизм для проходных окрасочных камер Транспортный механизм для камерных печей

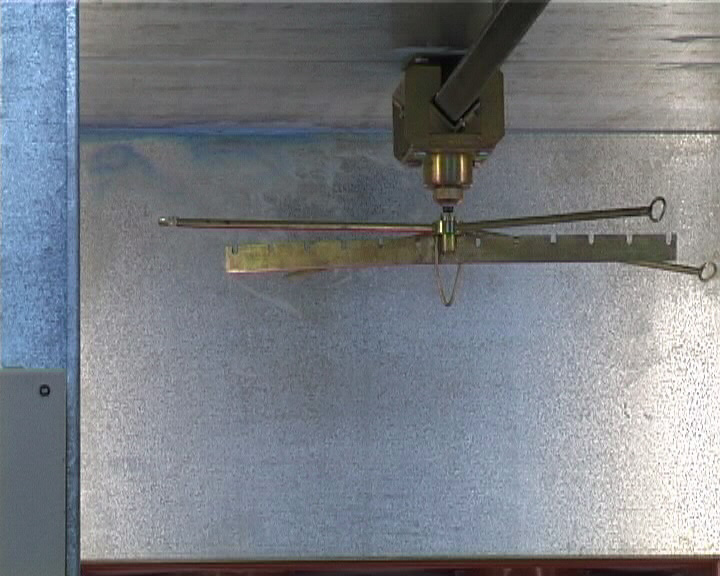

Транспортный механизм для тупиковых окрасочных камер

Предназначен для подвеса и поворота изделий в окрасочных камерах тупикового типа.  Изделия вносятся в зону напыления через рабочее окно оператора.

Транспортный механизм разработан для тупиковых окрасочных камер.  Транспортный механизм обеспечивает поворот изделий внутри камеры, устанавливается на потолке камеры.

Состав оборудования

каретка с узлом крепления подвески 1 шт.
направляющие для перемещения каретки 1 шт.
поворотное устройство 1 шт.

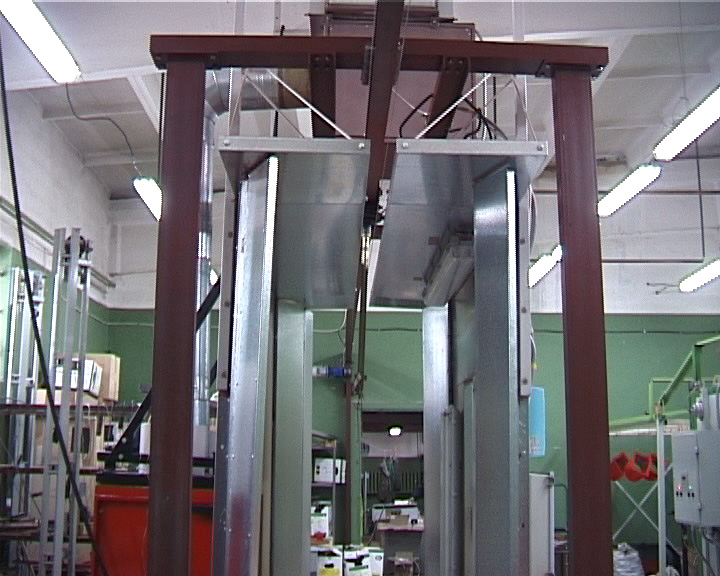

Транспортный механизм для проходных окрасочных камер

Предназначен для подвеса и перемещения изделий в через окрасочную камеру проходного типа. Изделия вводятся в зону напыления через боковой проем камеры.

Транспортный механизм применяется для проходных камер в случае, если производственная программа и масса изделий позволяют ручную перевеску деталей от камеры напыления к печи формирования покрытий.

Состав оборудования

каретка с узлом крепления подвески 2 шт.
направляющие для перемещения каретки 1 шт.
траверса 1 шт.
металлоконструкция (колонны, балки) 1 компл.
  • грузоподъемность транспортной системы определяется максимальной массой подвешиваемых деталей
  • может быть поставлена траверса с возможностью поворота вокруг вертикальной оси
  • металлоконструкция может изготавливаться Заказчиком

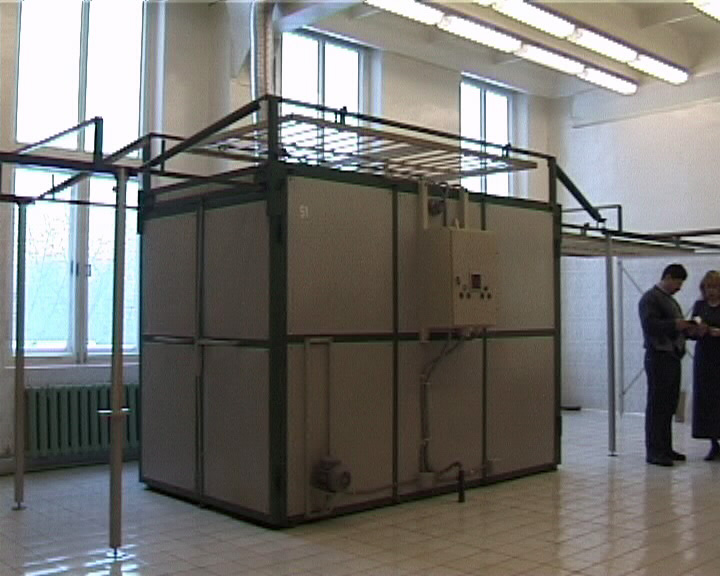

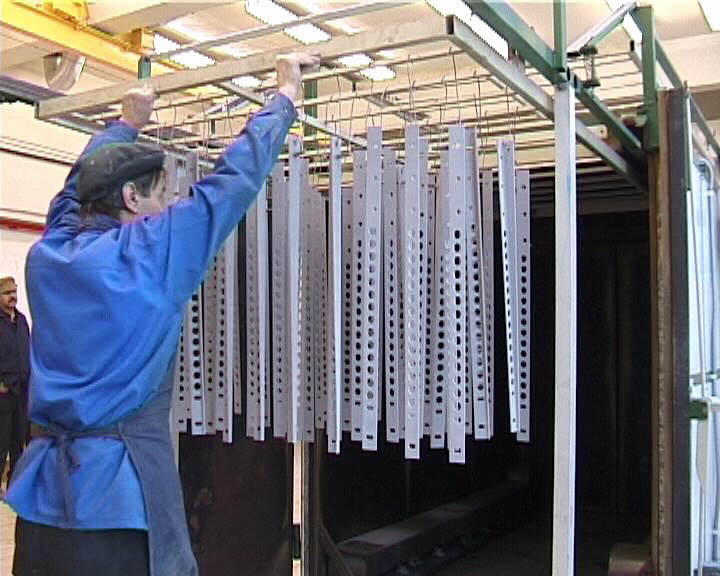

Транспортный механизм для камерных печей

Предназначен для подвеса и перемещения изделий через камерную печь. Изделия навешиваются на транспортный механизм вручную.

Транспортный механизм применяется для участков с ручной перевеской изделий от камеры окраски в печь, представляет собой три подвесные тележки, перемещающиеся по верхним направляющим, проходящими через объем печи. Возврат тележек назад осуществляется над печью вручную.

Состав оборудования

тележка подвесная 3 шт.
направляющие для перемещения тележек 1 компл.
опоры 1 компл.
  • три тележки позволяют организовать в печи зону навески изделий, зону формирования покрытия, зону остывания и съема изделий
  • тупиковые печи могут комплектоваться одной подвесной тележкой.
