Модификации печей сушки от влаги

Камерная печь сушки от влаги Печь сушки от влаги ванного типа Конвейерные печи сушки

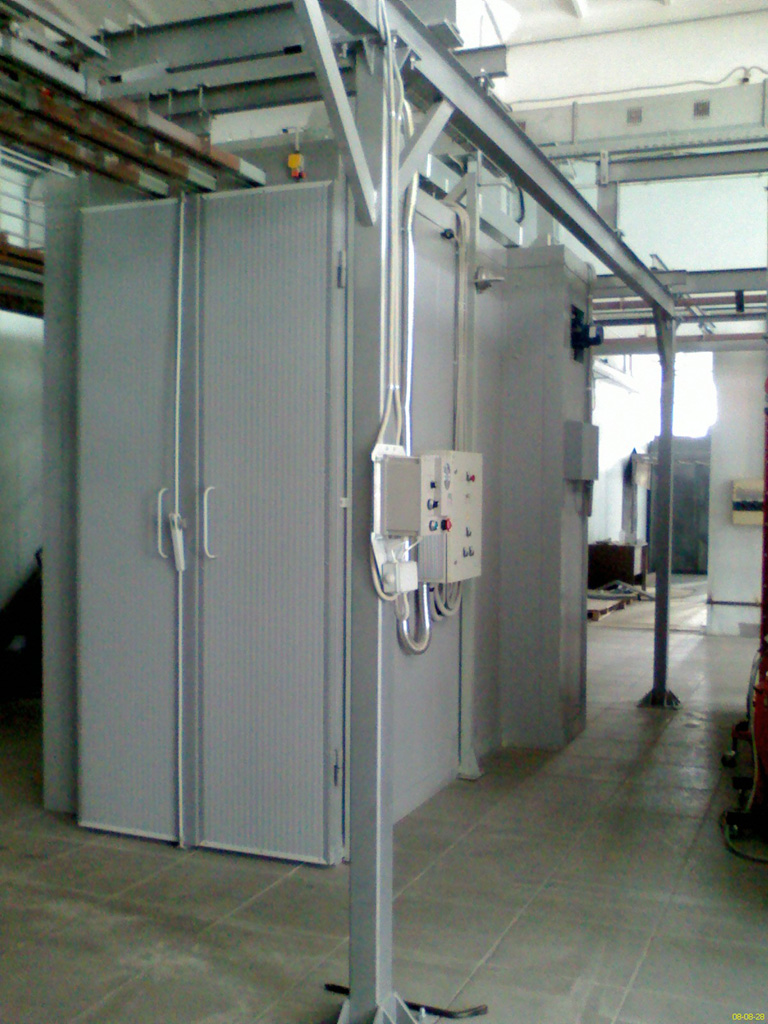

Камерная печь сушки от влаги

Печь предназначена для технологических процессов подготовки поверхности металлических изделий перед покраской.  Печь обеспечивает, в соответствии с заданными режимами, процесс сушки от влаги, остающейся на изделиях после завершения этапа окончательной промывки водой в агрегатах подготовки поверхности.

Печь работает циклически и предназначена для сушки изделий после струйной обработки поверхности в агрегатах тупикового типа.

Размеры печи определяются производственными потребностями заказчика и могут изменяться в широком диапазоне. Печь может быть снабжена подвесным транспортным механизмом.

Состав оборудования

камера сушки 1 шт.
пульт управления 1 шт.
датчик температуры 1 шт.
калорифер кол-во определяется мощностью печи
Циркуляционный вентилятор кол-во определяется мощностью печи
Вытяжной вентилятор 1 шт.
  • Максимальная температура в камере – 150-220 оС
  • Неравномерность поля температур в рабочем объеме - 5 оС
  • Время выхода на заданный температурный режим  (120 оС) из холодного состояния без нагрузки – 15 минут
  • Автоматический набор и поддержание заданной температуры в печи
  • Варианты исполнения камеры печи – тупиковая или проходная

Печь сушки от влаги ванного типа

Печь предназначена для технологических процессов подготовки поверхности металлических изделий перед покраской.  В печи осуществляется сушка от влаги, остающейся на изделиях после завершения этапа окончательной промывки водой в агрегатах подготовки поверхности методом погружения.  Печь работает циклически.

Конструкция представляет собой ванну, рабочий проем находится сверху и закрывается крышкой. Печь имеет верхнюю крышку, которая открывается и закрывается горизонтально пневмоприводом, благодаря чему потери тепла сводятся к минимуму. Загрузка и выгрузка изделий осуществляется при открытой дверце, сверху, с помощью тельфера.  Исполнение печи позволяет сделать конструкции ванн химической обработки и печи сушки однотипными.

Состав оборудования

корпус камеры 1 шт.
вентилятор 1 шт.
калорифер 1 шт.
воздуховод с вытяжным патрубком 1 шт.
термопара 1 шт.
крышка 1 шт.
пнемоцилиндр 1 шт.
пульт управления 1 шт.
  • Максимальная температура в камере – 150 оС
  • Давление питающей пневматической сети, не менее – 0,4 МПа
  • Время выхода на заданный температурный режим  (120 оС) из холодного состояния без нагрузки – 15 минут
  • Автоматическое регулирование температуры сушки.

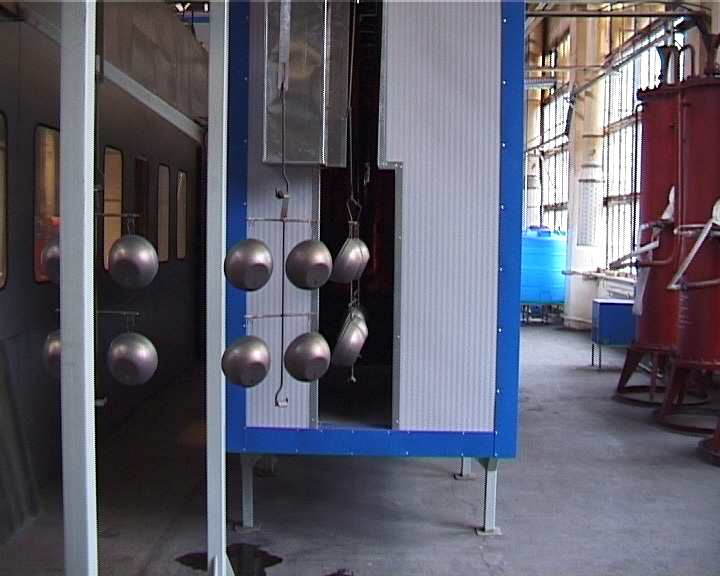

Конвейерные печи сушки

Печь предназначена для  сушки изделий от влаги после окончательной промывки в струйном агрегате подготовки поверхности перед окраской конвейерного типа.

Проходные печи разрабатываются и изготавливаются в каждом конкретном случае индивидуально с учетом производственной программы заказчика.

Состав оборудования

камера сушки
пульт управления
датчик температуры
калориферы
циркуляционная и вытяжная вентиляция
  • Максимальная температура в камере – 150-220 оС
  • Толщина сэндвич-панелей корпуса – 80 мм
  • Возможна установка воздушных завес на входе и выходе из печи.
