Установки нанесения порошковых покрытий серии УНП

Установка нанесения порошковых покрытий тупиковая УНП-1/3000-Т Установка нанесения порошковых покрытий проходная УНП-1/3000-П Установка нанесения порошковых покрытий с раздвижными тамбурами УНП-1/3000-Р

Установка нанесения порошковых покрытий лепестковая УНП-1/3000-О

Нестандартные установки нанесения порошковых покрытий



Установка нанесения порошковых покрытий тупиковая УНП-1/3000-Т

Установка предназначена для нанесения любых видов порошковых материалов на электропроводное изделие ручными распылителями с электростатической или трибоэлектрической зарядкой.

Оборудование оптимально подходит для работы на тупиковых окрасочных участках при выполнении небольших производственных программ и при  небольших габаритах окрашиваемых изделий.

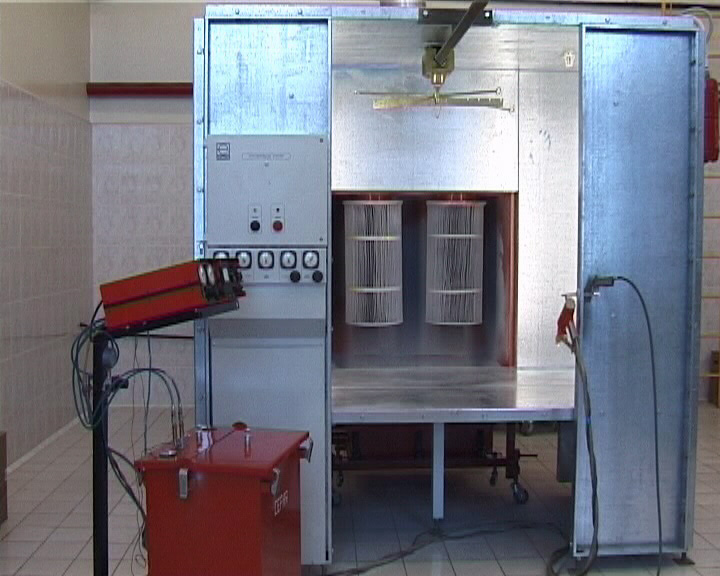

Тупиковая камера нанесения порошковой краски

Состав оборудования

камера напыления тупиковая КМНП-Т 1 шт.
фильтр-рекуператор ФР-2-4000-Б (или ФР-2-4000-Л) 1 шт.
пистолет обдувочный 1 шт.
светильник 2 шт.
поворотное и выдвижное устройство 1 шт.
  • Внутренние габариты камеры, ДхШхВ, - 2000х1000х1430 мм
  • Размеры окрашиваемого изделия, ДхШхВ, - до 1000х400х900 мм
  • Габариты установки нанесения, ДхШхВ, - 2100х2084х2160 мм
  • Рабочий проем камеры – 1000х1430 мм
  • Установленная мощность – 6  кВт
  • Объем вентилируемого воздуха, не менее, – 3000 куб.м/час
  • Степень очистки воздуха на выходе – 99,8%
  • Масса установки – 800 кг.

Установка нанесения порошковых покрытий проходная УНП-1/3000-П

Установка предназначена для нанесения любых видов порошковых материалов на электропроводное изделие ручными распылителями с электростатической или трибоэлектрической зарядкой либо стационарными распылителями.

Оборудование оптимально подходит для работы на окрасочных участках с транспортной системой при выполнении больших производственных программ или при окраске длинномерных изделий, а также для работы на конвейерных линиях.

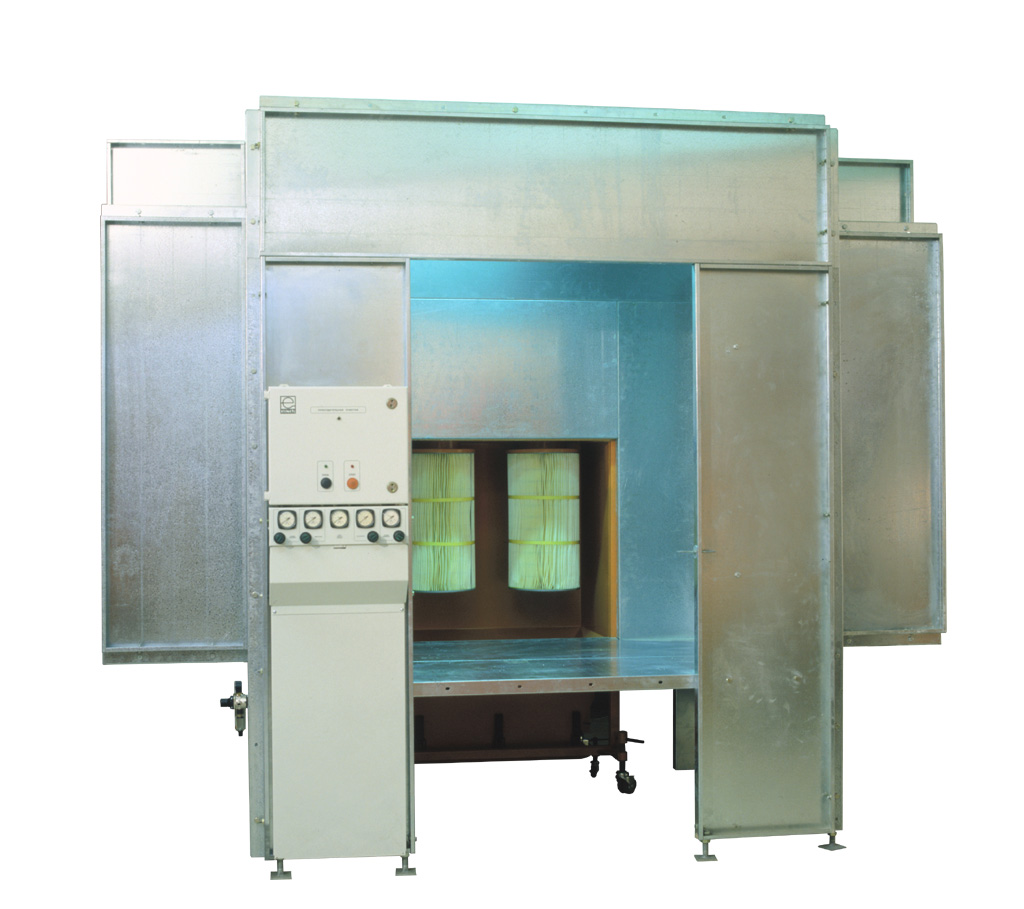

Проходная камера порошковой окраски

Состав оборудования

камера напыления проходная КМНП-П 1 шт.
фильтр-рекуператор ФР-2-4000-Б (или ФР-2-4000-Л) 1 шт.
пистолет обдувочный 1 шт.
светильник 2 шт.
  • Внутренние габариты камеры, ДхШхВ, - 2000х1100х1900 мм
  • Размеры окрашиваемого изделия, ДхШхВ, - без огр.х400х1300 мм
  • Габариты установки нанесения, ДхШхВ, - 3100х2184х2620 мм
  • Технологический проем камеры – 1500х600 мм
  • Установленная мощность – 6  кВт
  • Объем вентилируемого воздуха, не менее, – 3000 куб.м/час
  • Степень очистки воздуха на выходе – 99,8%
  • Масса установки – 800 кг.

Установка нанесения порошковых покрытий с раздвижными тамбурами УНП-1/3000-Р

Установка предназначена для нанесения любых видов порошковых материалов на электропроводное изделие ручными распылителями с электростатической или трибоэлектрической зарядкой либо стационарными распылителями.

Оборудование подходит для работы на окрасочных участках с  транспортной системой, а также для работы на конвейерных линиях. Ширина технологического проема в камере окраски регулируется, позволяя окрашивать изделия различной глубины. Установка оптимальна в использовании при необходимости окраски широкой номенклатуры деталей глубиной до 700 мм.

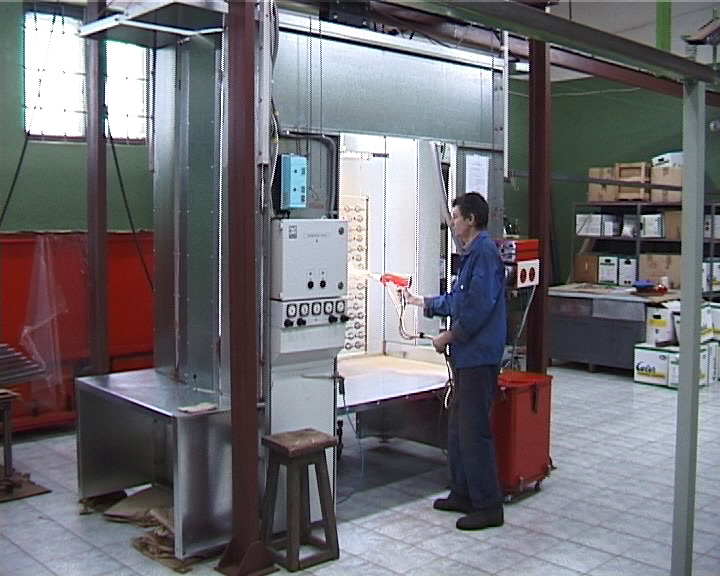

Камера порошковой окраски с раздвижными тамбурами

Состав оборудования

камера напыления с раздвижными  тамбурами КМНР 1 шт.
фильтр-рекуператор ФР-2-4000-Б (или ФР-2-4000-Л) 1 шт.
пистолет обдувочный 1 шт.
светильник 2 шт.
  • Габариты установки нанесения, ДхШхВ, - 3100х2184х4445 мм
  • Технологический проем камеры – 1800х0-800 мм
  • Установленная мощность – 6  кВт
  • Объем вентилируемого воздуха, не менее, – 3000 куб.м/час
  • Степень очистки воздуха на выходе – 99,8%

Установка нанесения порошковых покрытий лепестковая УНП-1/3000-О

Установка предназначена для нанесения любых видов порошковых материалов на электропроводное изделие ручными распылителями с электростатической или трибоэлектрической зарядкой.

Оборудование оптимально подходит  для нанесения порошка на крупногабаритные детали. Камера окраски выполняется открытой и ограничивается панелями задней стенки, потолка и пола. Оператор может окрашивать объемные изделия со всех сторон, не входя в камеру.

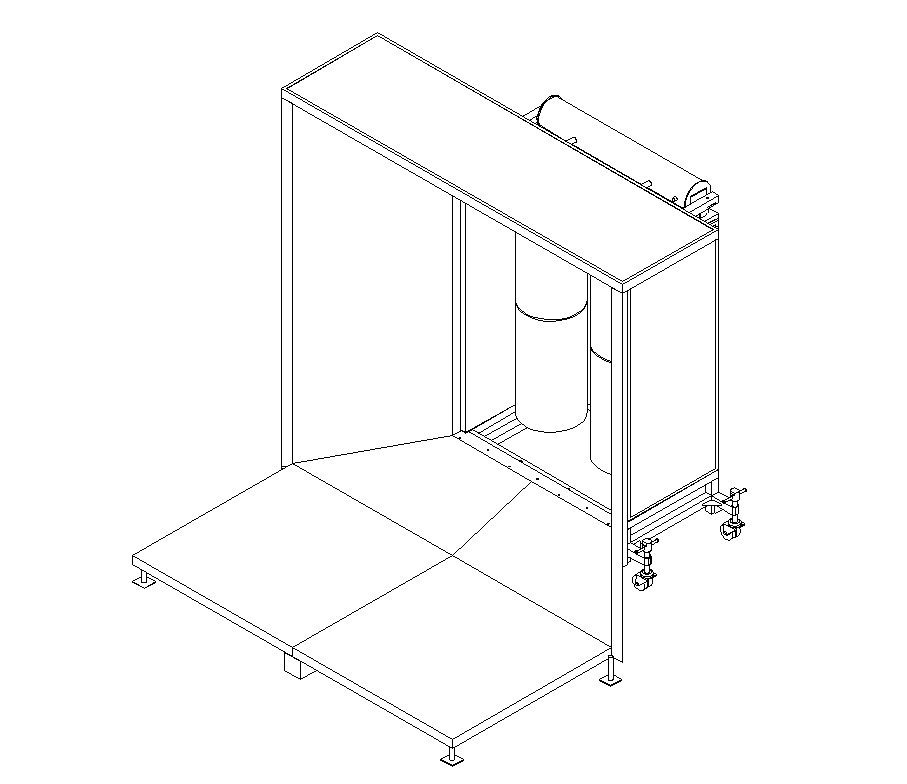

Камера порошковой окраски открытого типа

Состав оборудования

камера напыления открытого типа  КМНО 1 шт.
фильтр-рекуператор ФР-4-11000-Л 1 шт.
пистолет обдувочный 1 шт.
светильник 2 шт.

  • габариты камеры напыления, ДхШхВ, - 2000х1500х1900 мм
  • размеры окрашиваемого изделия, ДхШхВ, - без огр.х1500х1500 мм
  • габариты установки нанесения, ДхШхВ, - 2100х2150х2000 мм
  • установленная мощность – 12  кВт
  • объем вентилируемого воздуха, не менее, – 11000 куб.м/час
  • степень очистки воздуха на выходе – 99,8%

Нестандартные установки нанесения порошковых покрытий

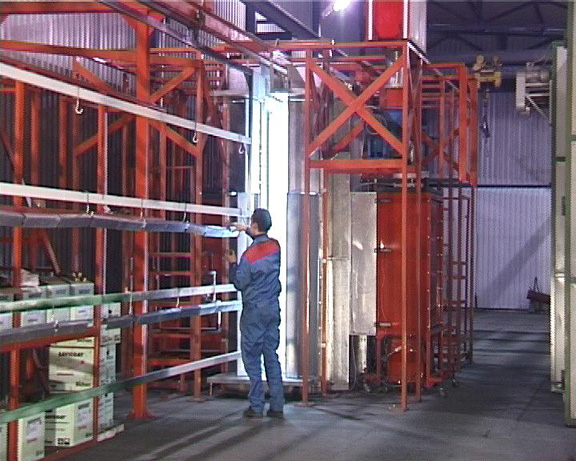

Камера нанесения порошковой краски

Для окрашивания крупногабаритных изделий заказчика фирма может разработать и изготовить нестандартные камеры. При разработке конструкций камер учитываются длина, ширина, высота изделий, способ их подвешивания, производственная программа, наличие или отсутствие транспортного механизма.



Техническая информация (pdf-файл, 910 КБ) Сертификат соответствия (pdf-файл, 863 КБ)
